公称通径DN(mm) |
型号 |
波数 |
设计长度Lo(mm) |
轴向补偿量 △X(mm) |
径向补偿量△Y（°） |
角向补偿量△θ（°） |
公称压力PN(MPa) |
|
25 |
FWZ25×3 |
3 |
78 |
±15 |
8 |
25 |
0.25 |
|
32 |
FWZ32×3 |
3 |
78 |
±15 |
10 |
25 |
0.25 |
|
40 |
FWZ40×3 |
3 |
92 |
±18 |
14 |
25 |
0.25 |
|
50 |
FWZ50×3 |
3 |
98 |
±18 |
15 |
25 |
0.25 |
|
65 |
FWZ65×3 |
3 |
105 |
±20 |
16 |
25 |
0.25 |
|
80 |
FWZ80×3 |
3 |
110 |
±20 |
16 |
25 |
0.25 |
|
100 |
FWZ100×3 |
3 |
115 |
±25 |
17 |
20 |
0.25 |
|
125 |
FWZ125×3 |
3 |
123 |
±27 |
17 |
18 |
0.25 |
|
150 |
FWZ150×3 |
3 |
123 |
±27 |
16 |
15 |
0.25 |
|
200 |
FWZ200×3 |
3 |
150 |
±27 |
15 |
13 |
0.15 |
|
250 |
FWZ250×3 |
3 |
160 |
±27 |
12 |
10 |
0.15 |
|
FWZ250×4 |
4 |
200 |
±33 |
14 |
12 |
0.15 |
|
300 |
FWZ250×3 |
3 |
180 |
±27 |
8 |
8 |
0.10 |
|
FWZ300×4 |
4 |
228 |
±33 |
10 |
10 |
0.10 |

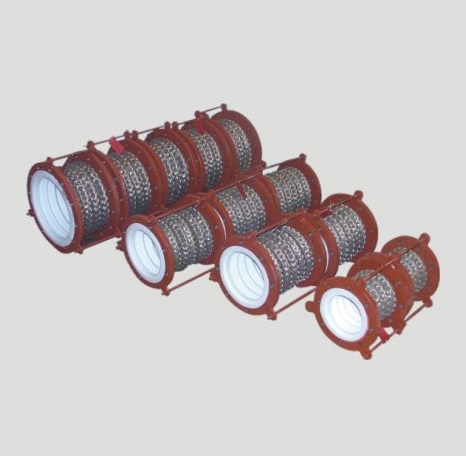

该产品采用国际国内有关标准，具有结构合理，工艺先进，标准化程度高，通用性好，互换性强，抗老性，密封可靠，使用寿命长等特点，同时具有强腐蚀，解决了因热胀冷缩产生移位及安装偏差的难题
