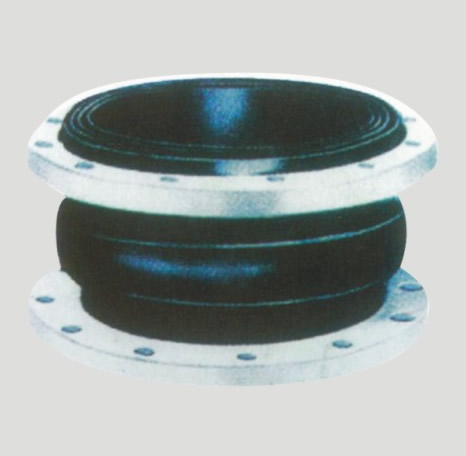

可曲扰橡胶减震伸缩接头丨衬氟橡胶接头丨四氟橡胶接头丨四氟橡胶避震喉

该产品具有减振、耐高温、能挠曲、耐摩擦等特点。适用于管道错位差、位移、尺寸变化及振动部位的连接。可作贮罐、槽车等设备的给、排料管，还可作其它特殊之用。其使用范围较广泛，作用较全面。

公称压力（MPa)		0.6	1.0	1.6
真空度	DN32-300	53	80	100
	DN350-1200	40
试验压力（MPa)		0.9	1.5	2.4
爆破压力（MPa)		1.8	3.0	4.8
适用温度（℃）		-15～115（特殊定货可达-30～250）
适用介质		水、海水、空气、油、弱酸、碱等

JGD41系列
JGD41-0.6、JGD41-1.0、JGD41-1.6主要外形尺寸

公称通经		L	公称压力0.6（MPa)					公称压力1.0（MPa)					公称压力1.6（MPa)
(mm)	英寸	L	D	D₁	D₂	b	Z-φd	D	D₁	D₂	b	Z-φd	D	D₁	D₂	b	Z-φd
32	1¹/₄	95	120	90	70	16	4-φ13.5	140	100	78	18	4-φ17.5	140	100	78	18	4-φ17.5
40	1¹/₂	95	130	100	80	16	4-φ13.5	150	110	88	18	4-φ17.5	150	110	88	18	4-φ17.5
50	2	105	140	110	90	16	4-φ13.5	165	125	102	20	4-φ17.5	165	125	102	20	4-φ17.5
65	2¹/₂	110	160	130	110	16	4-φ13.5	185	145	122	20	4-φ17.5	185	145	122	20	4-φ17.5
80	3	135	190	150	128	18	4-φ17.5	200	160	133	22	8-φ17.5	200	160	133	22	8-φ17.5
100	4	150	210	170	148	18	4-φ17.5	220	180	158	22	8-φ17.5	220	180	158	24	8-φ17.5
125	5	165	240	200	178	20	8-φ17.5	250	210	184	24	8-φ17.5	250	210	184	26	8-φ17.5
150	6	180	265	225	202	20	8-φ17.5	285	240	212	24	8-φ22	285	240	212	28	8-φ22
200	8	210	320	280	258	22	8-φ17.5	340	295	268	26	8-φ22	340	295	268	30	12-φ22
250	10	230	375	335	312	24	12-φ17.5	395	350	320	28	12-φ22	405	355	320	32	12-φ26
300	12	245	440	395	365	24	12-φ22	445	400	370	28	12-φ22	460	410	370	34	12-φ26
350	14	255	495	445	415	26	12-φ22	505	460	430	30	16-φ22	520	470	430	38	16-φ26
400	16	255	540	495	465	28	16-φ22	565	515	482	32	16-φ26	580	525	482	40	16-φ30
450	18	255	595	550	520	28	16-φ22	615	565	532	32	20-φ26	640	585	532	44	20-φ30
500	20	255	645	600	570	30	20-φ22	670	620	585	34	20-φ26	715	650	585	46	20-φ33
600	24	260	775	705	670	30	20-φ26	780	725	685	36	20-φ30	840	770	685	54	20-φ36
700	28	260	860	810	775	32	24-φ26	895	840	800	40	24-φ30
800	32	260	975	920	880	34	24-φ30	1015	950	905	44	24-φ33
900	36	260	1075	1020	980	36	24-φ30	1115	1050	1005	46	28-φ33
1000	40	260	1175	1120	1080	36	28-φ30	1230	1160	1110	50	28-φ36
1200	48	260	1405	1340	1295	40	32-φ33	1455	1380	1330	56	32-φ39
1400	56	450	1630	1560	1510	44	36-φ36
1500	60	500	1730	1660	1610	46	36-φ36
1600	64	500	1830	1760	1710	48	40-φ36
1800	72	500	2045	1970	1920	50	44-φ39
2000	80	550	2265	2180	2125	54	48-φ42

JGD42系列
JGD42-0.6、JGD42-1.0、JGD42-1.6主要外形尺寸

公称通经（mm)	32	40	50	65	80	100	125	150	200	250	300
L	175	175	175	175	175	225	225	225	325	325	325

JGD12系列主要外形尺寸

公称通经（mm)	15	20	25	32	40	50	65
L	160	180	180	200	210	220	245

JGD型可曲挠橡胶接头的位移性能

型号	公称通经（mm)	轴向伸展（mm)	轴抽压缩（mm)	横向位移	偏转角度（a₁+a₁)
JGD41系列	32-50	6	10	10	15
	65-100	8	15	12
	125-200	12	18	16
	250-400	14	22	20	10
	500-1200	16	25	22	10
JGD42系列	32-80	30	50	45	40
	100-150	35	50	40	35
	200-300	35	60	35	30
JGD12系列	15-65	6	22	22	45
